Преобразователь частоты ПЧ-6 трехфазный ПЧ-ПТПТ-16-220-50-У2

Трехфазное питание и плавный пуск асинхронных электродвигателей на подвижном составе

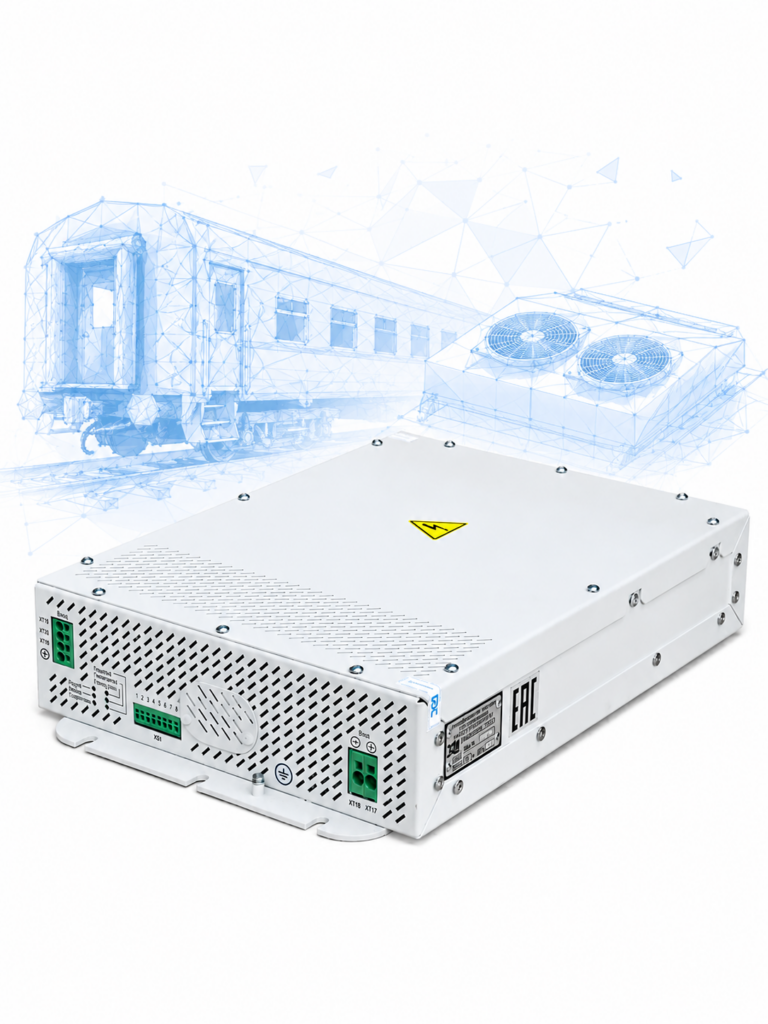

ПЧ-ПТПТ-16-220-50-У2 (МАУВ.435321.005) — специализированный трехфазный преобразователь частоты, предназначенный для преобразования напряжения бортовой сети 110 В постоянного тока в трехфазное напряжение 3×220 В переменного тока для питания и плавного пуска асинхронных электродвигателей мощностью до 6 кВт.

Руководство

Программа

Сертификаты

Преобразователь предназначен для эксплуатации на железнодорожном подвижном составе и обеспечивает надежную работу вспомогательных электроприводов в тяжелых климатических и механических условиях.

Проверенное решение для железнодорожного подвижного состава

Преобразователь применяется на:

🚆 Пассажирских вагонах

🚄 Специализированном железнодорожном подвижном составе с бортовой сетью 110 В DC

На сегодняшний день в эксплуатации находится более 60 изделий, успешно работающих на железных дорогах Российской Федерации.

Ключевые показатели

Параметр	Значение
Выходная мощность	До 6 кВт
Входное напряжение	90–160 В DC
Выходное напряжение	3×220 В AC, 50 Гц
Номинальный ток нагрузки	16 А
Максимальный ток нагрузки	20 А
КПД	≥90 %
Масса	≤20 кг
Срок службы	22,5 года

Описание изделия

Преобразователь частоты ПЧ-ПТПТ-16-220-50-У2 предназначен для:

питания асинхронных электродвигателей мощностью до 6 кВт;
плавного пуска электродвигателей;
питания вспомогательных электроприводов железнодорожного подвижного состава;
обеспечения стабильного трехфазного электропитания от бортовой сети 110 В DC.

Изделие осуществляет преобразование напряжения постоянного тока 110 В в регулируемое трехфазное напряжение 3×220 В AC, 50 Гц, обеспечивая оптимальный режим работы электроприводов.

Преимущества

Плавный пуск электродвигателей

Пуск осуществляется по закону:

Это обеспечивает снижение пусковых токов, уменьшение механических нагрузок и повышение срока службы электродвигателей.

Встроенный синусоидальный фильтр

Формирует качественное трехфазное напряжение и уменьшает воздействие гармонических составляющих на нагрузку.

Высокая энергоэффективность

Коэффициент полезного действия не менее 90 % позволяет снизить потери электроэнергии и эксплуатационные затраты.

Компактное исполнение

Моноблочная конструкция и масса не более 20 кг позволяют устанавливать преобразователь в ограниченном монтажном пространстве.

Работа в тяжелых климатических условиях

Изделие сохраняет работоспособность при температурах от −50 до +50 °С.

Развитая система защиты и диагностики

Встроенная система контроля обеспечивает высокую надежность работы оборудования в условиях железнодорожной эксплуатации.

Конструкция и принцип работы

Преобразователь включает:

силовую плату;
плату управления;
входной фильтр;
синусоидальный выходной фильтр;
плату разрядника;
встроенную систему диагностики;
встроенное питание цепей управления;
систему принудительного воздушного охлаждения со встроенными вентиляторами.

Изделие выполнено в моноблочном исполнении, что обеспечивает высокую надежность и удобство монтажа.

Диагностика и контроль

Система диагностики обеспечивает:

контроль готовности изделия;
контроль аварийного состояния;
контроль перегрева;
контроль перегрузки;
контроль асимметрии фазных токов.

Для индикации состояния используются светодиодные индикаторы.

Интерфейс управления осуществляется посредством дискретных сигналов:

🟢 Пуск

🟢 Готовность

🟡 Сброс

🔴 Авария

Система защит

В преобразователе реализованы:

защита от превышения входного напряжения свыше 160 В;
защита от снижения входного напряжения менее 90 В;
защита от перегрева радиатора свыше 85 °С;
защита от небаланса фазных токов более 20 %;
защита от обратной полярности;
защита от перегрузки по току;
защита от короткого замыкания нагрузки.

Технические характеристики

Параметр	Значение
Тип изделия	Преобразователь частоты (ПЧ)
Обозначение	МАУВ.435321.005
Входное напряжение	90–160 В DC
Номинальное напряжение	110 В DC
Выходное напряжение	3×220 В AC, 50 Гц
Выходная мощность	До 6 кВт
Количество каналов	1
Номинальный ток нагрузки	16 А
Максимальный ток нагрузки	20 А
КПД	≥90 %
Тип силовых модулей	Транзисторный преобразователь частоты
Интерфейс управления	Дискретные сигналы управления
Масса	≤20 кг
Габаритные размеры	437 × 292,5 × 99 мм
Охлаждение	Принудительное воздушное
Гальваническая развязка	Нет
Модульная архитектура	Нет
Диапазон рабочих температур	−50…+50 °С
Назначенный срок службы	22,5 года
Гарантийный срок эксплуатации	2,5 года с момента ввода в эксплуатацию, но не более 3 лет со дня отгрузки

Условия эксплуатации

Преобразователь предназначен для работы в тяжелых условиях железнодорожного транспорта:

относительная влажность до 95 %;
высота эксплуатации до 1400 м над уровнем моря;
допускается образование инея с последующим оттаиванием;
группа механических воздействий М25.

Сертификация

Изделие имеет сертификат соответствия требованиям:

ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава»

Номер сертификата:

ЕАЭС RU C-RU.ЖТ02.В.00459/20

Экономический эффект

Применение ПЧ-ПТПТ-16-220-50-У2 обеспечивает:

снижение пусковых нагрузок на электродвигатели;
уменьшение механических нагрузок на оборудование;
увеличение ресурса электроприводов;
снижение затрат на техническое обслуживание;
повышение надежности вспомогательных систем подвижного состава.

Опыт эксплуатации

Серийное производство изделия осуществляется с 2019 года.

Более 60 преобразователей находятся в эксплуатации на железных дорогах Российской Федерации.

Крупнейший заказчик:

🏭 ООО «Тракс»

ПЧ-ПТПТ-16-220-50-У2 представляет собой специализированное решение для организации надежного трехфазного электропитания и плавного пуска асинхронных электродвигателей железнодорожного подвижного состава.
