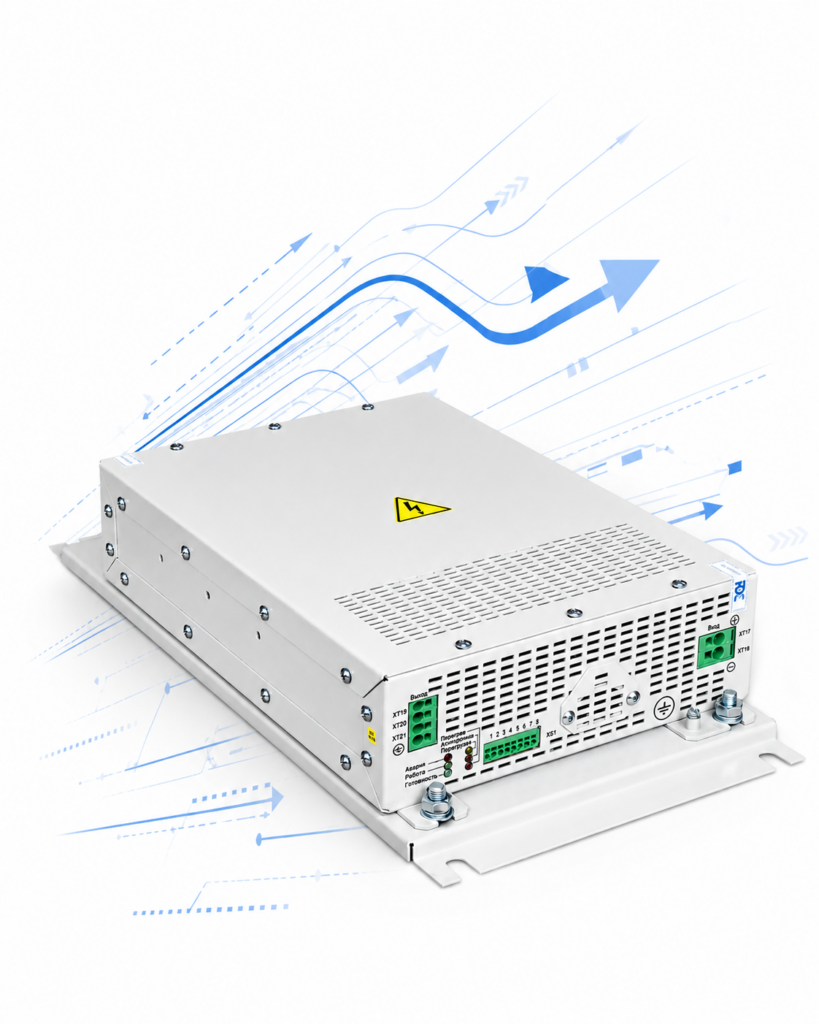

Преобразователь частоты ПЧ-3 трехфазный ПЧ-ПТПТ-10-220-50-У2
Надежный источник трехфазного питания для вспомогательных электроприводов локомотива
Проверенное решение для современного подвижного состава
Преобразователь применяется на следующих типах локомотивов:
🚂 2ТЭ25А
🚂 2ТЭ25КМ
🚂 ТЭМ18ДМ
🚂 3ТЭ25К2М
🚂 3ТЭ28
🚂 ТЭ26
На сегодняшний день в эксплуатации находится более 4069 изделий, работающих на железных дорогах Российской Федерации.
Ключевые показатели
| Параметр | Значение |
| Максимальная выходная мощность | 3,8 кВА |
| Входное напряжение | 65–160 В DC |
| Выходное напряжение | 3×220 В AC ±10 % |
| КПД | ≥90 % |
| Масса | ≤14 кг |
| Диапазон температур | −50…+60 °С |
| Изделий в эксплуатации | 4069+ |
| Срок службы | 22,5 года |
Описание изделия
Преобразователь частоты ПЧ-ПТПТ-10-220-50-У2 предназначен для:
- питания асинхронных электродвигателей;
- плавного пуска электродвигателей;
- питания систем кондиционирования воздуха;
- электроснабжения вспомогательных электроприводов локомотива.
Изделие осуществляет преобразование напряжения бортовой сети 110 В постоянного тока в трехфазное напряжение 3×220 В переменного тока с регулируемыми параметрами для обеспечения оптимального режима работы электродвигателей.
Преимущества
Плавный пуск электродвигателей
Пуск осуществляется по закону:
Это позволяет существенно снизить механические и электрические нагрузки на оборудование, повысить ресурс электродвигателей и уменьшить пусковые токи.
Компактные размеры и малый вес
При массе всего 14 кг преобразователь обеспечивает питание широкого спектра вспомогательных потребителей локомотива.
Высокая энергоэффективность
Коэффициент полезного действия не менее 90 % снижает потери электроэнергии и повышает эффективность эксплуатации.
Работа в тяжелых климатических условиях
Изделие рассчитано на эксплуатацию при температурах от −50 до +60 °С.
Встроенный синусоидальный фильтр
Формирует качественное выходное напряжение и снижает негативное воздействие высших гармоник на электродвигатели.
Железнодорожное исполнение
Конструкция специально разработана для эксплуатации на тяговом подвижном составе и соответствует требованиям по устойчивости к вибрациям и климатическим воздействиям.
Конструкция и принцип работы
Преобразователь включает:
- транзисторный преобразователь частоты;
- встроенный синусоидальный фильтр;
- микропроцессорную систему управления;
- встроенную систему диагностики;
- систему принудительного воздушного охлаждения;
- встроенные вентиляторы охлаждения;
- дискретный интерфейс управления от внешней системы управления (ВСУ).
Изделие выполнено в моноблочном исполнении, что обеспечивает высокую надежность и простоту монтажа.
Диагностика и контроль
Система диагностики обеспечивает:
- самодиагностику внутренних параметров;
- индикацию состояния преобразователя;
- контроль температуры;
- контроль перегрузки;
- контроль небаланса фазных токов;
- индикацию аварийных режимов.
Индикация включает сигналы:
🟢 Готовность
🟢 Работа
🟡 Перегрузка
🟡 Перегрев
🔴 Авария
🔴 Асимметрия фаз
Система защит
В преобразователе реализованы:
- защита от превышения входного напряжения;
- защита от пониженного входного напряжения;
- защита от перегрева свыше 85 °С;
- защита от небаланса фазных токов;
- защита от обратной полярности;
- защита от перегрузки по выходному току;
- защита от короткого замыкания нагрузки.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Преобразователь частоты (ПЧ) |
| Обозначение | МАУВ.435231.003 |
| Входное напряжение | 65–160 В DC |
| Номинальное напряжение | 110 В DC |
| Выходное напряжение | 3×220 В AC ±10 % |
| Максимальная выходная мощность | 3,8 кВА |
| Количество каналов | 1 |
| КПД | ≥90 % |
| Тип силовых модулей | Транзисторный преобразователь частоты |
| Интерфейс управления | Дискретный интерфейс ВСУ |
| Масса | ≤14 кг |
| Габаритные размеры | 437 × 292,5 × 99 мм |
| Охлаждение | Принудительное воздушное |
| Гальваническая развязка | Нет |
| Модульная архитектура | Нет |
| Диапазон рабочих температур | −50…+60 °С |
| Назначенный срок службы | 22,5 года |
| Гарантийный срок эксплуатации | 2,5 года с момента ввода в эксплуатацию, но не более 3 лет со дня отгрузки |
Условия эксплуатации
Преобразователь предназначен для эксплуатации в тяжелых условиях железнодорожного транспорта:
- относительная влажность до 95 %;
- высота эксплуатации до 1400 м над уровнем моря;
- допускается образование инея с последующим оттаиванием;
- группа механических воздействий М25.
Экономический эффект
Применение ПЧ-ПТПТ-10-220-50-У2 обеспечивает:
- плавный пуск асинхронных электродвигателей;
- снижение механических нагрузок на оборудование;
- увеличение срока службы электродвигателей;
- уменьшение пусковых токов;
- снижение затрат на техническое обслуживание;
- повышение надежности вспомогательных систем локомотива.
Опыт эксплуатации
ССерийное производство изделия осуществляется с 2017 года.
Более 4069 преобразователей успешно эксплуатируются на железных дорогах Российской Федерации.
Крупнейшие заказчики:
🏭 АО «УК «БМЗ»
🏭 ООО «КСК»
Преобразователь ПЧ-ПТПТ-10-220-50-У2 является одним из наиболее массовых изделий ООО «Электро СИ» в сегменте электропитания вспомогательных электроприводов и систем кондиционирования железнодорожного подвижного состава.
