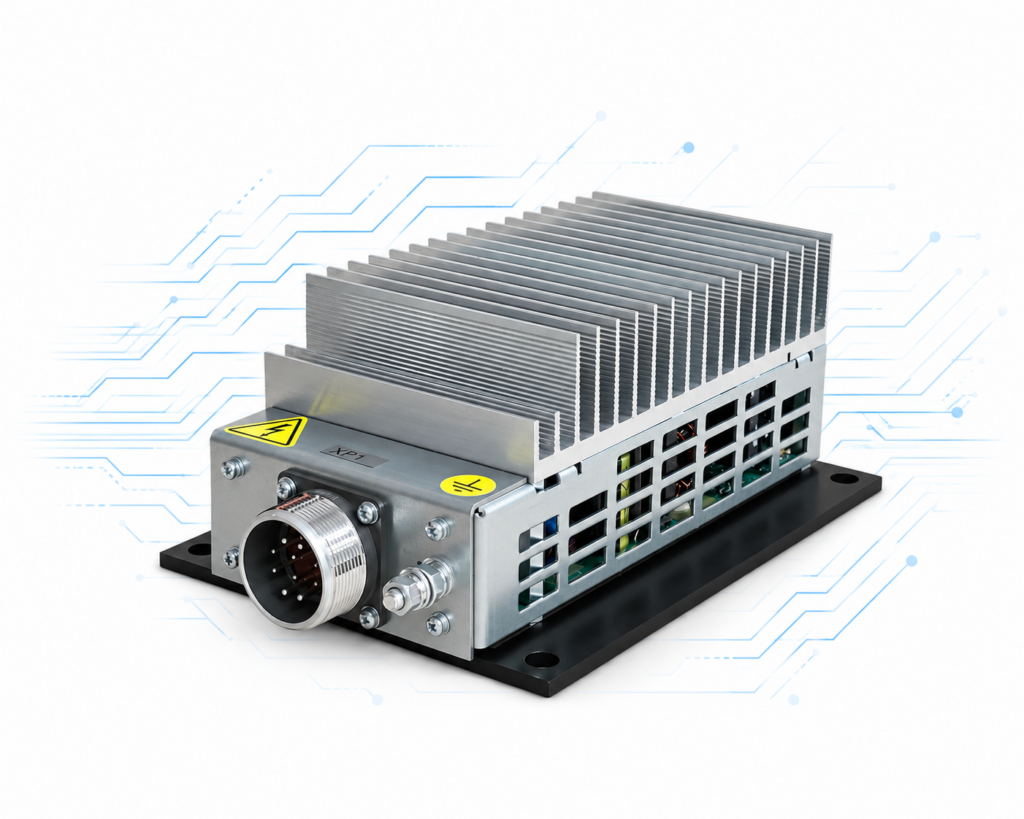

Источники питания серии К-0,25

Компактные DC/DC-преобразователи для надежного питания электронной аппаратуры подвижного состава

Серия источников питания К-0,25 разработана ООО «Электро СИ» для преобразования нестабильного напряжения бортовой сети железнодорожного подвижного состава в стабилизированное напряжение постоянного тока для питания электронных систем локомотивов.

Руководство

Программа

Сертификаты

Изделия построены на базе высоконадежных DC/DC-преобразователей с гальванической развязкой входных и выходных цепей и предназначены для эксплуатации в тяжелых условиях железнодорожного транспорта.

Благодаря компактным размерам, малому весу и широкому диапазону входного напряжения источники питания серии К-0,25 обеспечивают стабильное электропитание электронной аппаратуры при значительных колебаниях напряжения бортовой сети.

Проверенные решения для современного подвижного состава

Источники питания серии К-0,25 применяются на:

2ТЭ25КМ;
3ТЭ25К2М;
3ТЭ28;
ТЭП70БС;
2ТЭ116;
ТЭ26.

Общий парк эксплуатации серии превышает 4200 изделий на железных дорогах России, Казахстана и Монголии.

Ключевые преимущества

Гальваническая развязка

Полная электрическая изоляция входных и выходных цепей обеспечивает высокий уровень надежности и электромагнитной совместимости.

Широкий диапазон входного напряжения

Устойчивая работа обеспечивается при изменении входного напряжения от 35 до 150 В постоянного тока.

Компактность и малый вес

Масса изделия не превышает 3 кг, что существенно упрощает размещение оборудования в ограниченном монтажном пространстве.

Эксплуатация в суровых условиях

Источники питания сохраняют работоспособность при температурах от −50 до +60 °С и соответствуют группе механических воздействий М25.

Высокая надежность

Срок службы изделий составляет 20 лет, что обеспечивает низкую совокупную стоимость владения.

Конструкция и принцип работы

Источники питания серии К-0,25 выполнены в моноблочном исполнении и включают:

DC/DC-преобразователь;
систему гальванической развязки;
систему естественного конвективного охлаждения;
встроенные средства защиты;
светодиодную индикацию состояния.

Изделия предназначены для непрерывного питания электронной аппаратуры локомотивов стабилизированным напряжением постоянного тока независимо от колебаний напряжения бортовой сети.

Диагностика и защита

Диагностика

светодиодная индикация наличия выходного напряжения.

Защита

от короткого замыкания;
от перегрузки по току;
от превышения входного напряжения;
от понижения входного напряжения;
от перегрева;
от неправильной полярности подключения.

Модификации серии

Параметр	К-0,25-110/110	К-0,25-75/75	К-0,25-110/50
Обозначение	МАУВ.436122.001	МАУВ.436122.001-01	МАУВ.436122.001-02
Входное напряжение	35–150 В DC	35–150 В DC	35–150 В DC
Выходное напряжение	110 В DC	75 В DC	50 В DC
Выходная мощность	242 Вт	247,5 Вт	250 Вт
Масса	≤3 кг	≤3 кг	≤3 кг
Температура	−50…+60 °С	−50…+60 °С	−50…+60 °С
Статус	Серийное	Серийное	Опытное
Изделий в эксплуатации	4087+	150+	11+

Опыт эксплуатации

Серия К-0,25 серийно производится с 2015 года и успешно применяется на магистральных и пассажирских локомотивах России, Казахстана и Монголии.

Более 4200 изделий обеспечивают надежное питание электронной аппаратуры подвижного состава и подтверждают высокую надежность решений ООО «Электро СИ».
