Модуль микроволновой печи

Автономное питание бытового оборудования на железнодорожном подвижном составе

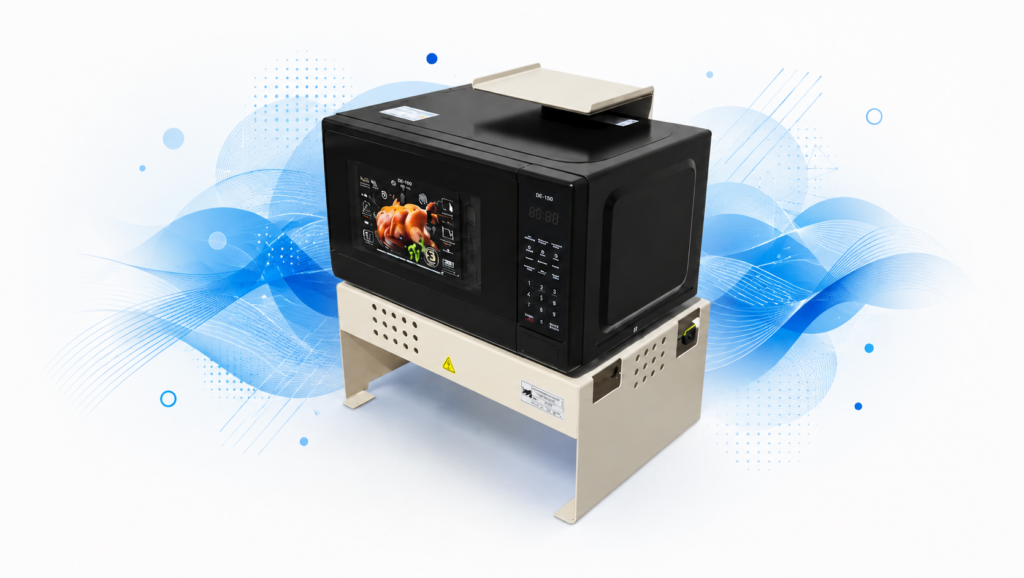

Модуль микроволновой печи МАУВ.301431.001 — специализированное решение ООО «Электро СИ», предназначенное для быстрого приготовления, разогрева и размораживания пищи на железнодорожном подвижном составе при питании от штатной бортовой сети 110 В постоянного тока. Изделие серийно производится с 2015 года и успешно эксплуатируется на локомотивах в России, Казахстане и Монголии.

Модуль обеспечивает экипаж локомотива возможностью использования бытовой микроволновой печи без подключения к внешней сети 220 В, повышая комфорт работы локомотивных бригад при эксплуатации на удаленных участках и длительных маршрутах.

Проверенное решение для современного локомотива

В-ОМодуль разработан для применения на локомотивах:

🚂 2ТЭ25КМ

а также может быть использован на любом железнодорожном подвижном составе с бортовой сетью 110 В постоянного тока.

На сегодняшний день в эксплуатации находится более 817 модулей, подтверждающих надежность и востребованность решения среди эксплуатирующих организаций.

Ключевые показатели

Параметр	Значение
Потребляемая мощность микроволновой печи	До 1100 Вт
Входное напряжение	75–150 В DC
Выходное напряжение	220 В AC, 50 Гц
Количество каналов	1
Масса модуля	Не более 30 кг
Изделий в эксплуатации	817+
География эксплуатации	Россия, Казахстан, Монголия
Гарантийный срок	2 года

Описание изделия

Модуль представляет собой готовый комплект для установки на подвижном составе и включает:

каркас модуля;
однофазный инвертор напряжения ИН-2,0-110/220 МАУВ.435234.001;
бытовую микроволновую печь;
комплект монтажных проводов.

Формирование напряжения 220 В переменного тока, 50 Гц осуществляется посредством встроенного инвертора ИН-2,0-110/220, обеспечивающего питание микроволновой печи от штатной сети локомотива 110 В постоянного тока.

Преимущества

Автономная работа от бортовой сети 110 В

Позволяет использовать микроволновую печь без подключения к внешним источникам электроснабжения.

Готовое решение для установки на локомотиве

Поставка осуществляется в виде полностью укомплектованного модуля, не требующего разработки дополнительных конструктивных решений.

Повышение комфорта локомотивных бригад

Обеспечивает возможность приготовления и разогрева пищи в условиях длительных рейсов и эксплуатации на удаленных участках железных дорог.

Компактное исполнение

Модуль имеет оптимизированные габариты и предназначен для размещения в ограниченном пространстве локомотива.

Простота технического обслуживания

Конструкция состоит из отдельных заменяемых компонентов, что обеспечивает удобство обслуживания и ремонта.

Проверенная эксплуатация

Более 817 изделий успешно эксплуатируются на железных дорогах России, Казахстана и Монголии.

Конструкция и принцип работы

В состав модуля входят:

специализированный металлический каркас;
инвертор напряжения ИН-2,0-110/220;
микроволновая печь Daewoo KOR-5A071 или аналогичная;
монтажный комплект проводов.

Инвертор преобразует напряжение бортовой сети 110 В DC в напряжение 220 В AC, 50 Гц, необходимое для питания бытовой микроволновой печи.

Модуль имеет модульную архитектуру, предусматривающую возможность замены отдельных компонентов без демонтажа всего изделия.

Диагностика и контроль

Контроль состояния модуля осуществляется посредством встроенной индикации инвертора:

🟢 СЕТЬ

🟢 РАБОТА

🔴 АВАРИЯ

Это позволяет оперативно оценивать состояние системы и выявлять аварийные режимы эксплуатации.

Система защит

Защита обеспечивается встроенным инвертором ИН-2,0-110/220 и включает:

устройство защитного отключения (УЗО);
защиту от короткого замыкания;
защиту от перегрузки;
защиту от перегрева;
защиту от аварийных режимов питания.

Технические характеристики

Параметр	Значение
Тип изделия	Специализированный модуль электропитания бытового оборудования
Обозначение	МАУВ.301431.001
Входное напряжение	75–150 В DC
Номинальное напряжение питания	110 В DC
Выходное напряжение	220 В AC, 50 Гц
Потребляемая мощность микроволновой печи	Не более 1100 Вт
Количество каналов	1
Масса	Не более 30 кг
Габаритные размеры	456 × 350 × 496 мм
Тип охлаждения	Естественное воздушное
Интерфейсы связи	Отсутствуют
Модульная архитектура	Имеется
Гальваническая развязка	Отсутствует
Гарантийный срок эксплуатации	2 года с момента ввода в эксплуатацию, но не более 3 лет со дня отгрузки

Экономический эффект

Применение модуля микроволновой печи обеспечивает:

улучшение условий труда локомотивных бригад.

возможность приготовления и разогрева пищи без внешней сети 220 В;

повышение бытового комфорта локомотивных бригад;

повышение автономности подвижного состава;

снижение зависимости от инфраструктуры пунктов оборота локомотивов;

Опыт эксплуатации

СериСерийное производство изделия осуществляется с 2015 года.

Более 817 модулей находятся в эксплуатации на железных дорогах:

🌍 Российская Федерация
🌍 Республика Казахстан
🌍 Монголия

Крупнейшим заказчиком изделия является АО «УК «БМЗ».
