В-ОПП-220-200-У2

Выпрямитель управляемый одноканальный

Надежное управление возбуждением тяговых генераторов

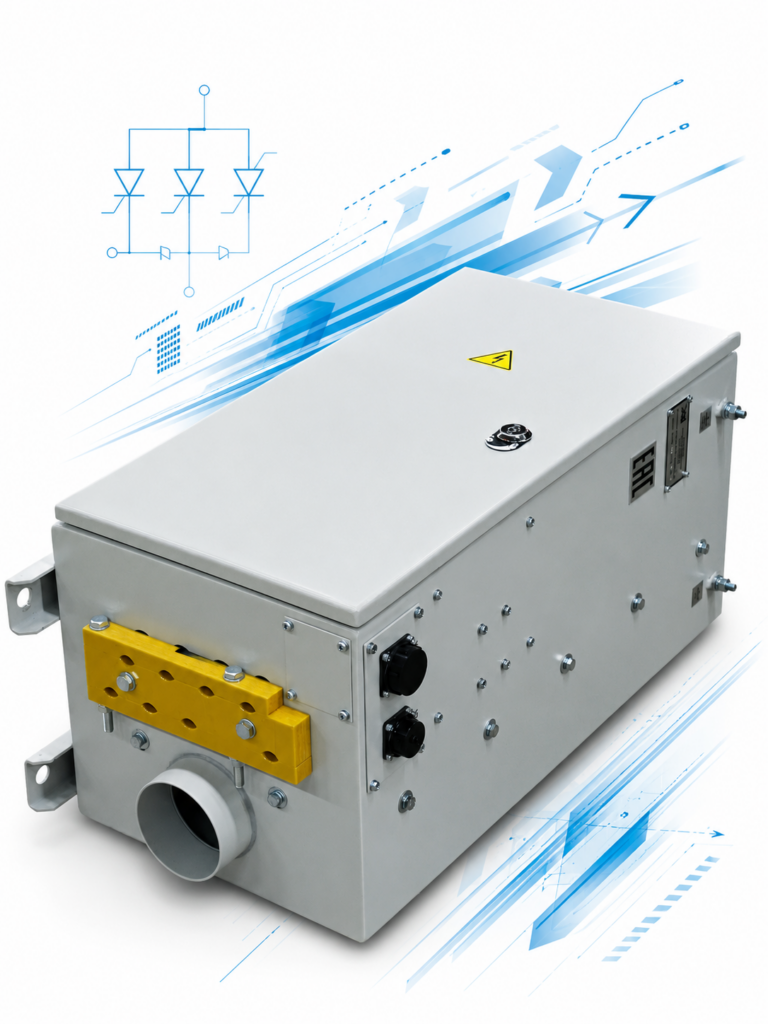

В-ОПП-220-200-У2 — управляемый одноканальный выпрямитель, предназначенный для преобразования однофазного переменного напряжения 220 В в регулируемое напряжение постоянного тока 200 В для питания обмоток возбуждения генераторов магистральных тепловозов.

Руководство

Программа

Сертификаты

В-ОПП-220-200-У2 применяется на магистральных тепловозах:

• 2ТЭ25КМ;
• 2ТЭ116;
• других видах тягового подвижного состава с сетью переменного тока 220 В.

Более 734 выпрямителей находятся в эксплуатации на железных дорогах России, Казахстана и Монголии, обеспечивая надежную работу систем возбуждения тяговых генераторов в условиях интенсивной эксплуатации.

Выпрямитель В-ОПП-220-200-У2 предназначен для формирования регулируемого постоянного напряжения питания обмоток возбуждения генераторов магистральных тепловозов. Одноканальная схема обеспечивает надежное управление режимами возбуждения и стабильную работу тягового оборудования.

Изделие выполнено в железнодорожном исполнении и рассчитано на эксплуатацию в условиях повышенных механических нагрузок, значительных перепадов температуры и высокой влажности окружающей среды.

Конструкция предусматривает модульный принцип построения, что обеспечивает удобство обслуживания и высокую ремонтопригодность оборудования.

Преимущества

Высокий КПД

Коэффициент полезного действия до 95 % обеспечивает минимальные потери энергии и снижение тепловой нагрузки на оборудование.

Выпрямитель способен работать как в управляемом режиме, так и в режиме диодного выпрямления, обеспечивая дополнительную эксплуатационную гибкость.

Наличие встроенного диода заряда АКБ позволяет реализовать дополнительные функции электроснабжения без применения отдельного оборудования.

Изделие разработано специально для эксплуатации на тяговом подвижном составе и соответствует требованиям технического регламента ТР ТС 001/2011.

Выпрямитель сохраняет работоспособность при температурах от −50 до +60 °С, влажности до 95 % и высоте эксплуатации до 1400 м над уровнем моря.

Модульная конструкция обеспечивает удобный доступ к основным узлам и сокращает время технического обслуживания.

Конструкция и принцип работы

В состав выпрямителя входят:

• тиристорно-диодные силовые модули;
• система принудительного воздушного охлаждения;
• встроенный диод заряда аккумуляторной батареи;
• система контроля температуры;
• система контроля положения двери;
• цепи управления и диагностики;
• модульная конструкция силовых элементов.

Преобразование энергии осуществляется путем управления тиристорно-диодными силовыми модулями, формирующими регулируемое постоянное напряжение 200 В для питания обмоток возбуждения тяговых генераторов.

Диагностика и контроль

Для обеспечения высокой эксплуатационной надежности реализованы функции непрерывного контроля состояния оборудования:

• контроль температуры;
• контроль положения двери;
• выдача сигнала синхронизации во внешнюю систему управления.

Система защит

Выпрямитель оснащен встроенными средствами защиты:

• гальваническая развязка цепей управления;
• ограничение перенапряжений RC-цепями;
• контроль перегрева оборудования;
• защитное заземление;
• контроль открытия двери.

Технические характеристики

Сертификация

Выпрямитель В-ОПП-220-200-У2 соответствует требованиям технического регламента:

ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава».

Сертификат соответствия:

ЕАЭС RU C-RU.ЖТ02.В.02059/24.

Опыт эксплуатации

Серийное производство выпрямителя осуществляется с 2017 года. Более 734 изделий успешно эксплуатируются на железных дорогах России, Казахстана и Монголии.

Применение выпрямителя позволяет:

• повысить надежность системы возбуждения генератора;
• снизить затраты на техническое обслуживание и ремонт локомотивов;
• увеличить межремонтные интервалы оборудования;
• обеспечить стабильную работу тяговых генераторов в тяжелых условиях эксплуатации.
