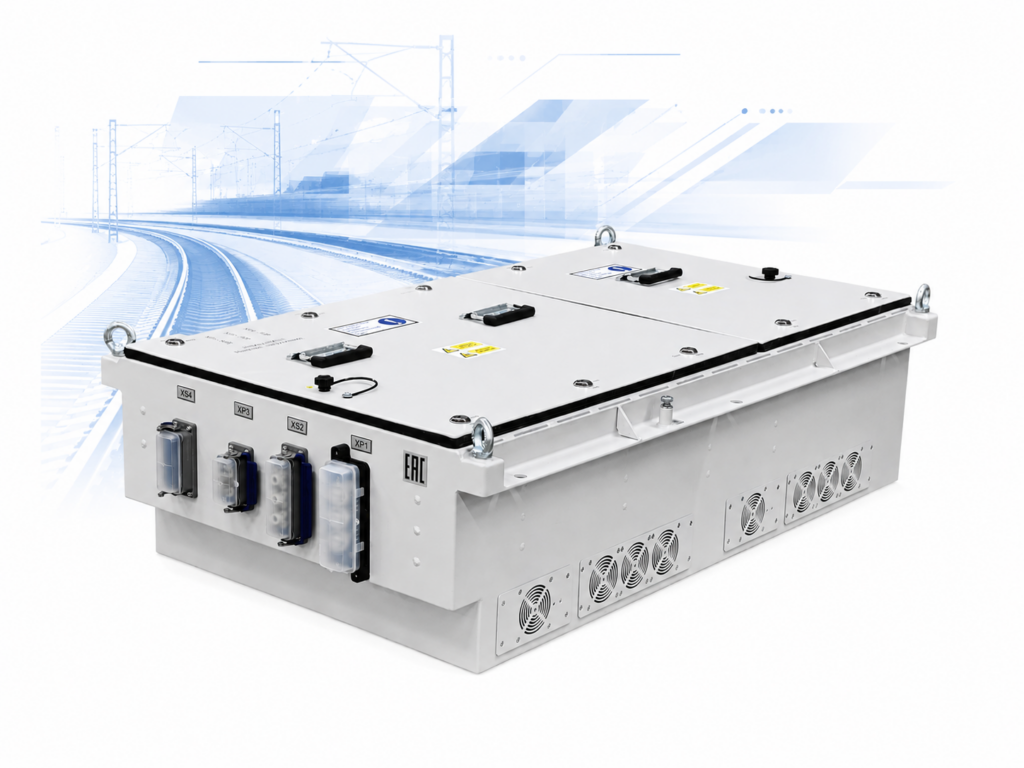

Преобразователь вспомогательного электропитания двухканальный М-ТТПП-60/200-380/110
Двухканальное электропитание вспомогательного оборудования тягового подвижного состава
Проверенное решение для современного локомотива
Преобразователь применяется на следующих типах подвижного состава:
🚂 ТЭМ28
🚂 3ТЭ25К2М
🚂 3ТЭ28
На сегодняшний день в эксплуатации находится более 826 изделий, успешно работающих на железных дорогах Российской Федерации.
Ключевые показатели
| Параметр | Значение |
| Выходная мощность канала 1 | 66 кВА |
| Выходная мощность канала 2 | 22 кВт |
| Выходные каналы | 2 независимых канала |
| КПД | ≥ 92 % |
| Диапазон температур | −50…+60 °С |
| Интерфейсы связи | CAN, RS-485 |
| Изделий в эксплуатации | 826+ |
| Срок службы | 40 лет |
Описание изделия
Преобразователь вспомогательного электропитания М-ТТПП-60/200-380/110 предназначен для преобразования трехфазного напряжения переменного тока в:
Канал 1
Регулируемое трехфазное напряжение 3×380 В AC для питания асинхронных электродвигателей вспомогательного оборудования.
Канал 2
Стабилизированное напряжение 110 В DC для питания бортовой сети локомотива.
Изделие обеспечивает одновременное питание компрессоров, систем управления, климатического оборудования, освещения и других потребителей собственных нужд тягового подвижного состава.
Преимущества
Два независимых силовых канала
Один преобразователь одновременно обеспечивает питание асинхронного электропривода и бортовой сети постоянного тока.
Высокая энергоэффективность
Коэффициент полезного действия составляет не менее 92 %, что снижает потери электроэнергии и повышает общую эффективность системы.
Широкий диапазон входного напряжения
Стабильная работа обеспечивается при изменении входного напряжения от 130 до 410 В переменного тока.
Развитые средства коммуникации
Поддержка интерфейсов CAN и RS-485 обеспечивает интеграцию изделия в системы управления локомотива и возможность удаленной диагностики.
Эксплуатация в тяжелых условиях
Работоспособность сохраняется при температурах от −50 до +60 °С, повышенной влажности и воздействии вибрационных нагрузок.
Длительный срок службы
Назначенный срок службы изделия составляет 40 лет, обеспечивая низкую стоимость жизненного цикла оборудования.
Конструкция и принцип работы
Изделие выполнено по модульному принципу и состоит из:
- модуля преобразователя частоты ПЧ 40-380/380;
- модуля питания постоянного тока МП 25-380/110;
- встроенной системы управления;
- системы принудительного воздушного охлаждения;
- интерфейсов связи CAN и RS-485.
Преобразователь построен на базе IGBT-транзисторных силовых модулей, обеспечивающих высокую надежность, высокий КПД и эффективное управление потоками энергии.
Диагностика и контроль
Система диагностики обеспечивает:
- контроль входного напряжения;
- контроль выходных напряжений;
- контроль выходных токов;
- контроль температуры;
- диагностику через интерфейс CAN;
- работу с сервисным программным обеспечением Monoblok_MP и Monoblok_PC.
Система защит
В преобразователе реализованы следующие защиты:
- защита по току;
- защита по напряжению;
- защита от перегрева;
- контроль положения крышек;
- автоматический разряд силовых конденсаторов после отключения питания.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Двухканальный преобразователь вспомогательного электропитания (ТПП) |
| Обозначение | МАУВ.436628.005 / МАУВ.436628.006 |
| Входное напряжение | 3×380 В AC |
| Диапазон входного напряжения | 130–410 В AC |
| Канал 1 | 3×380 В AC |
| Мощность канала 1 | 66 кВА |
| Канал 2 | 110 В DC |
| Мощность канала 2 | 22 кВт |
| Количество каналов | 2 |
| КПД | ≥ 92 % |
| Интерфейсы связи | CAN, RS-485 |
| Масса | 260 кг |
| Габаритные размеры | 800 × 1350 × 391 мм |
| Охлаждение | Принудительное воздушное |
| Диапазон рабочих температур | −50…+60 °С |
| Гальваническая развязка | Между цепями переменного и постоянного тока |
| Назначенный срок службы | 40 лет |
| Гарантийный срок эксплуатации | 2,5 года с момента ввода в эксплуатацию, но не более 3 лет со дня отгрузки |
Условия эксплуатации
Изделие соответствует климатическому исполнению У2 и предназначено для работы в тяжелых условиях эксплуатации:
- температура окружающей среды от −50 до +60 °С;
- относительная влажность до 95 %;
- высота установки до 1400 м над уровнем моря;
- допускается образование инея и росы;
- группа механических воздействий М25.
Сертификация
Преобразователь имеет сертификат соответствия требованиям:
ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава»
Номер сертификата:
ЕАЭС RU С-RU.ЖТ02.В.02059/24
Экономический эффект
Применение М-ТТПП-60/200-380/110 обеспечивает:
- объединение функций двух изделий в одном преобразователе;
- снижение количества оборудования на локомотиве;
- уменьшение затрат на обслуживание;
- повышение надежности системы собственных нужд;
- сокращение совокупной стоимости жизненного цикла оборудования.
Опыт эксплуатации
Серийное производство осуществляется с 2017 года.
Более 826 преобразователей успешно эксплуатируются на железных дорогах Российской Федерации.
Крупнейшим заказчиком изделия является:
🏭 АО «УК «БМЗ»
Преобразователь выпускается в исполнениях:
- М-ТТПП-60/200-380/110-1-У2 (МАУВ.436628.005);
- М-ТТПП-60/200-380/110-3-У2 (МАУВ.436628.006),
отличающихся расположением силовых соединителей.
