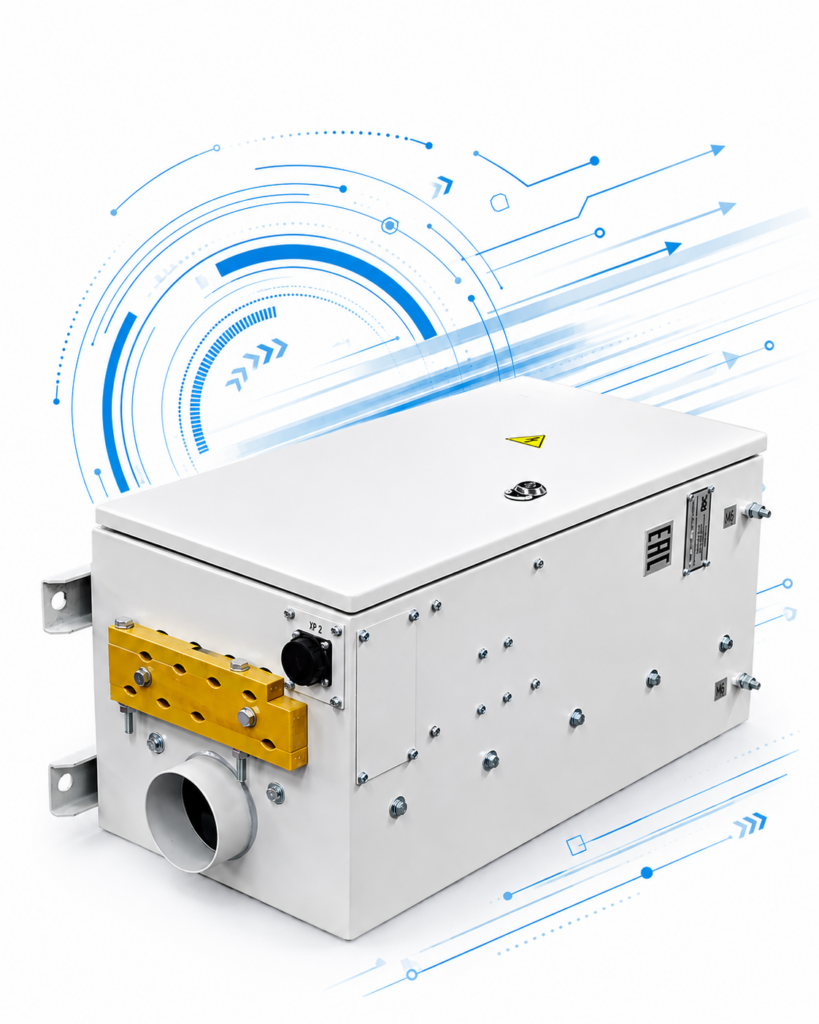

В-ТПП-220-110-У2

Выпрямитель управляемый двухканальный

Надежное управление возбуждением генераторов тепловозов

Двухканальный управляемый тиристорный выпрямитель, предназначенный для преобразования трехфазного переменного напряжения 3×380 В в два независимо регулируемых напряжения постоянного тока 2×110 В для питания обмоток возбуждения тяговых генераторов

Руководство

Программа

Сертификаты

В-ТПП-220-110-У2 — двухканальный управляемый тиристорный выпрямитель, предназначенный для преобразования трехфазного переменного напряжения 3×380 В в два независимо регулируемых напряжения постоянного тока 2×110 В для питания обмоток возбуждения тяговых генераторов магистральных и маневровых тепловозов. Изделие разработано ООО «Электро СИ» и серийно выпускается с 2017 года

Выпрямитель обеспечивает стабильное управление системой возбуждения генератора, высокую надежность работы тягового оборудования и снижение эксплуатационных затрат на протяжении всего жизненного цикла подвижного состава.

Проверенное решение для современных тепловозов

В-ТПП-220-110-У2 применяется в составе магистральных и маневровых локомотивов, эксплуатируемых на железных дорогах Российской Федерации, включая:

ТЭМ28;
3ТЭ25К2М;
3ТЭ28;
иной тяговый подвижной состав с сетью питания 3×380 В.

На сегодняшний день в эксплуатации находится более 833 выпрямителей, успешно работающих на объектах железнодорожной инфраструктуры, в том числе на БАМ и Дальневосточной железной дороге.

Ключевые показатели

Параметр	Значение
Выходная мощность	До 48 кВт
Количество каналов	2
Входное напряжение	3×380 В
Выходное напряжение	2×110 В
Диапазон температур	−50…+60 °С
Изделий в эксплуатации	833+
Срок службы	45 лет
Гарантийный срок	2,5 года

Описание изделия

Выпрямитель В-ТПП-220-110-У2 предназначен для формирования двух независимо регулируемых каналов питания обмоток возбуждения тяговых генераторов. Двухканальная архитектура обеспечивает стабильную работу системы возбуждения и высокую эксплуатационную надежность тягового оборудования.

Изделие выполнено в железнодорожном исполнении и рассчитано на эксплуатацию в условиях повышенных механических воздействий, широкого диапазона температур и высокой влажности окружающей среды.

Конструкция предусматривает модульный принцип построения, что упрощает обслуживание и повышает ремонтопригодность оборудования.

Преимущества

Двухканальная архитектура

Наличие двух независимых каналов обеспечивает стабильное питание обмоток возбуждения и высокую надежность работы системы управления генератором.

Плавное регулирование напряжения

Тиристорное управление позволяет осуществлять точное регулирование выходного напряжения и поддерживать оптимальные режимы работы генератора.

Железнодорожное исполнение

Изделие разработано специально для эксплуатации на тяговом подвижном составе и соответствует требованиям технического регламента ТР ТС 001/2011.

Эксплуатация в суровых условиях

Выпрямитель сохраняет работоспособность в диапазоне температур от −50 до +60 °С, при влажности до 95 % и высоте эксплуатации до 1400 м над уровнем моря.

Модульная конструкция

Модульный принцип построения обеспечивает удобство технического обслуживания и сокращение времени ремонта.

Длительный срок службы

Назначенный срок службы изделия составляет 45 лет, что позволяет существенно снизить совокупную стоимость владения оборудованием.

Конструкция и принцип работы

В состав выпрямителя входят:

тиристорные силовые модули;
система принудительного воздушного охлаждения;
система контроля температуры;
система контроля положения двери;
цепи управления и диагностики;
устройства защитного заземления;
модульная конструкция силовых элементов.

Преобразование энергии осуществляется путем управления тиристорными модулями, формирующими два регулируемых канала постоянного напряжения 2×110 В для питания обмоток возбуждения тяговых генераторов.

Диагностика и контроль

Для обеспечения высокой эксплуатационной надежности реализованы функции непрерывного контроля состояния оборудования:

контроль температуры;
контроль положения двери;
контроль цепей управления;
индикация состояния системы.

Система защит

Выпрямитель оснащен встроенными средствами защиты:

гальваническая развязка цепей управления;
защита от перенапряжений;
защитное заземление;
контроль перегрева оборудования;
контроль работоспособности цепей управления.

Технические характеристики

Параметр	Значение
Тип изделия	Управляемый тиристорный выпрямитель
Обозначение	МАУВ.435311.005
Входное напряжение	3×380 В
Выходное напряжение	2×110 В
Выходная мощность	До 48 кВт
Количество каналов	2
КПД	Не менее 75 %
Диапазон температур эксплуатации	−50…+60 °С
Масса	Не более 40 кг
Габаритные размеры	670×320×300 мм
Тип охлаждения	Воздушное принудительное
Интерфейсы связи	Отсутствуют
Тип силовых модулей	Тиристорные
Срок службы	45 лет
Гарантийный срок эксплуатации	2,5 года

Сертификация

Выпрямитель В-ТПП-220-110-У2 соответствует требованиям технического регламента:

ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава».

Сертификат соответствия:

ЕАЭС RU C-RU.ЖТ02.В.02059/24.

Опыт эксплуатации

Серийное производство выпрямителя осуществляется с 2017 года. Изделие успешно эксплуатируется на магистральных и маневровых тепловозах в условиях БАМ и Дальневосточного региона Российской Федерации.

Более 833 изделий находятся в эксплуатации и обеспечивают надежную работу систем возбуждения тяговых генераторов. Применение выпрямителя позволяет:

повысить надежность работы системы возбуждения;
снизить эксплуатационные затраты;
сократить количество внеплановых ремонтов;
увеличить межремонтные интервалы оборудования.
