Шкафы и коммутационная аппаратура

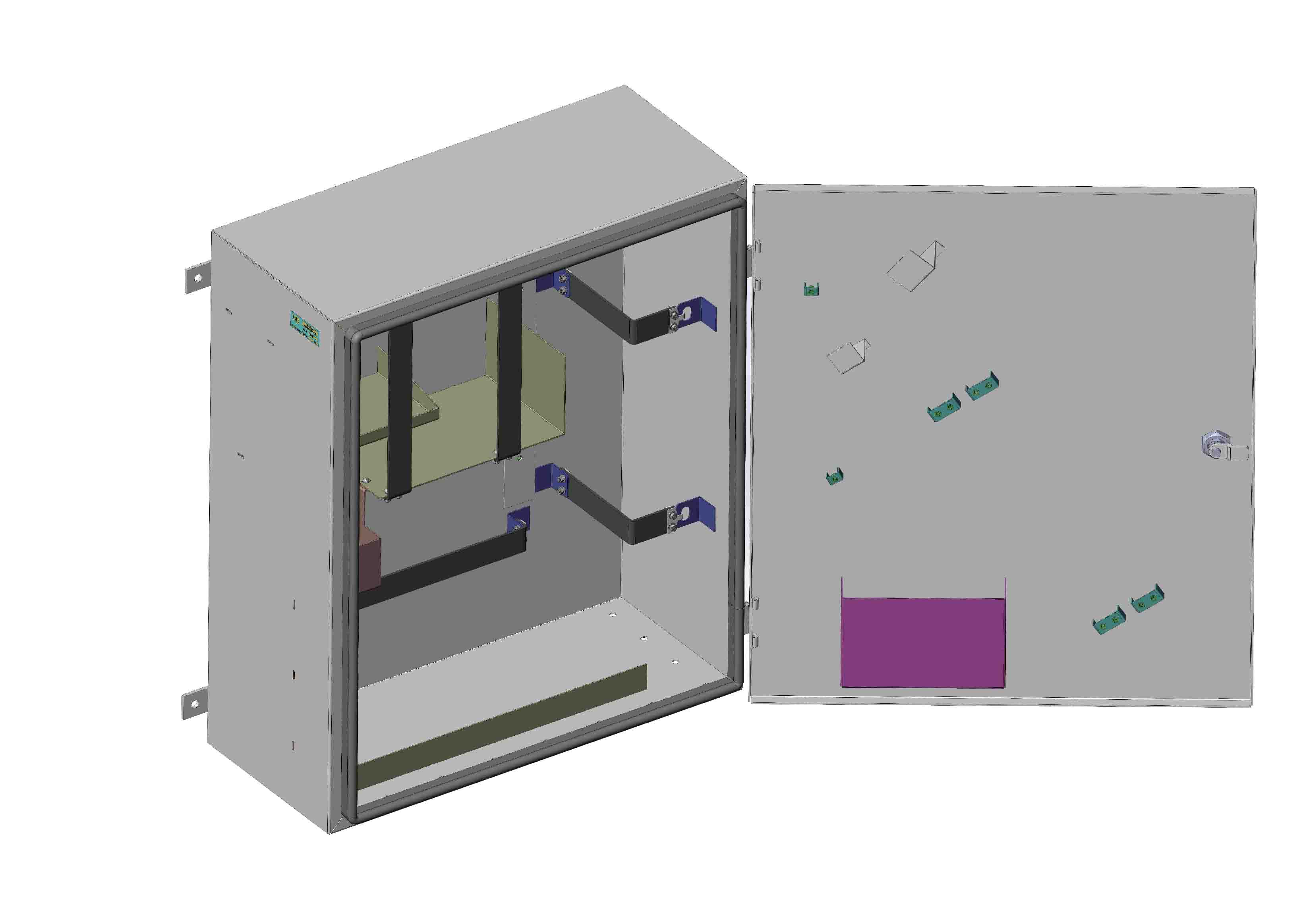

Блок коммутации предназначен для подключения нагрузок электровоза к основной или резервной сети электропитания постоянного тока.

Разработчик: ООО «Электро СИ», Москва.

Назначение:

Блок коммутации обеспечивает:

возможность переключения питания потребителя с промышленной сети на резервную и обратно;

защиту потребителей от короткого замыкания при питании от резервной сети;

дистанционное управление и контроль положения коммутационной аппаратуры;

визуальный контроль наличия напряжения в сети.

Наименование параметра	Значение параметра
Параметры входа 1, входа 2
Род тока	постоянный, пульсирующий
Напряжение питающей сети, В	110
Диапазон изменения питающего напряжения, В	77...137,5
Максимальный ток,А	150
Параметры выхода 1
Максимальный ток,А	150
Параметры выхода 2
Максимальный ток,А	100
Общие параметры
Режим работы	Продолжительный
Габаритные размеры, мм	360х270х350
Масса, кг	30
Климатическое исполнение и категория размещения У2 по ГОСТ15150.
Степень защиты по ГОСТ14254 – IP21.
Группа условия эксплуатации по ГОСТ 17516.1 – М25.
