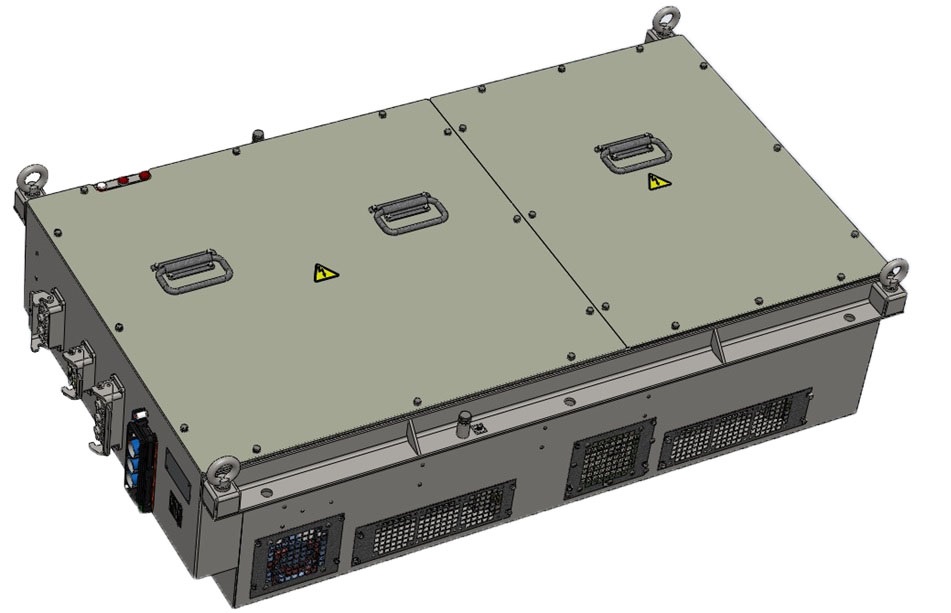

Преобразователи вспомогательного электропитания двухканальные М-ТТПП-60/220-380/110

М-ТТПП-60/200-380/110 предназначен для преобразования нестабильного трехфазного напряжения переменного тока от дизель-генератора или другого источника в два канала выходного напряжения:

– в трехфазное напряжение переменного тока с возможностью регулировки частоты и напряжения для питания электродвигателя компрессорного агрегата;

– в напряжение постоянного тока для питания бортовой сети и подзаряда аккумуляторной батареи стабилизированным напряжением 110 В с гальванической развязкой между цепями переменного и постоянного тока.


Разработчик: Разработка ООО «Электро СИ», Москва.

Преобразователь является комплектующим изделием для тепловозов ТЭМ28 и 2(3)ТЭ25К2М производства АО «УК «БМЗ» (г. Брянск).

Особенности:

применение цифровых сигнальных процессоров, обеспечивающих функции управления, контроля и диагностики;

мониторинг основных параметров с помощью CAN интерфейса;

управление по CAN – интерфейсу от системы высокого уровня;

высокий уровень диагностики, позволяющий определять неисправность модулей;

защита источника по входному и выходному напряжениям, входному току, токам нагрузки и температуре радиаторов;

защита от асимметрии выходного тока;

управление преобразователем осуществляется с помощью аналоговых сигналов (дискретные входы-выходы);

Технические характеристики:

Наименование параметров   Значение
ВХОД
Число фаз питающей сети 3
Номинальное значение линейного напряжения питающей сети (действующее значение), В 380
Диапазон изменения действующего значения линейного напряжения питающей сети, В от 130 до 410
Номинальная частота напряжения питающей сети, Гц  100
Диапазон изменения частоты напряжения питающей сети, Гц  от 30 до 110
Коэффициент искажения напряжения, не более, %  10
Фазная несимметрия напряжения, не более, %  5
ВЫХОД 1
Род тока Переменный
Число фаз 3
Номинальное значение линейного напряжения (действующее значение), В 380±20
Номинальная частота, Гц 50±1
Тип регулирования напряжения и частоты Плавное, отношение U/f = 7,6
Диапазон регулировки частоты, Гц 10…50
Номинальный ток, А 60
Максимальный ток в течение 2 мин, А 150
Номинальная мощность, кВА 66
Скорость нарастания напряжения на нагрузке, не более, В/мкс 500
ВЫХОД 2
Род тока Постоянный
Номинальное напряжение, В 110±1,5
Коэффициент пульсаций напряжения, не более, % 2
Номинальный выходной ток, А 200
Номинальная мощность, кВт 22
Максимальный ток в течение 2 минут, не менее, А 220
Сертификаты соответствия:

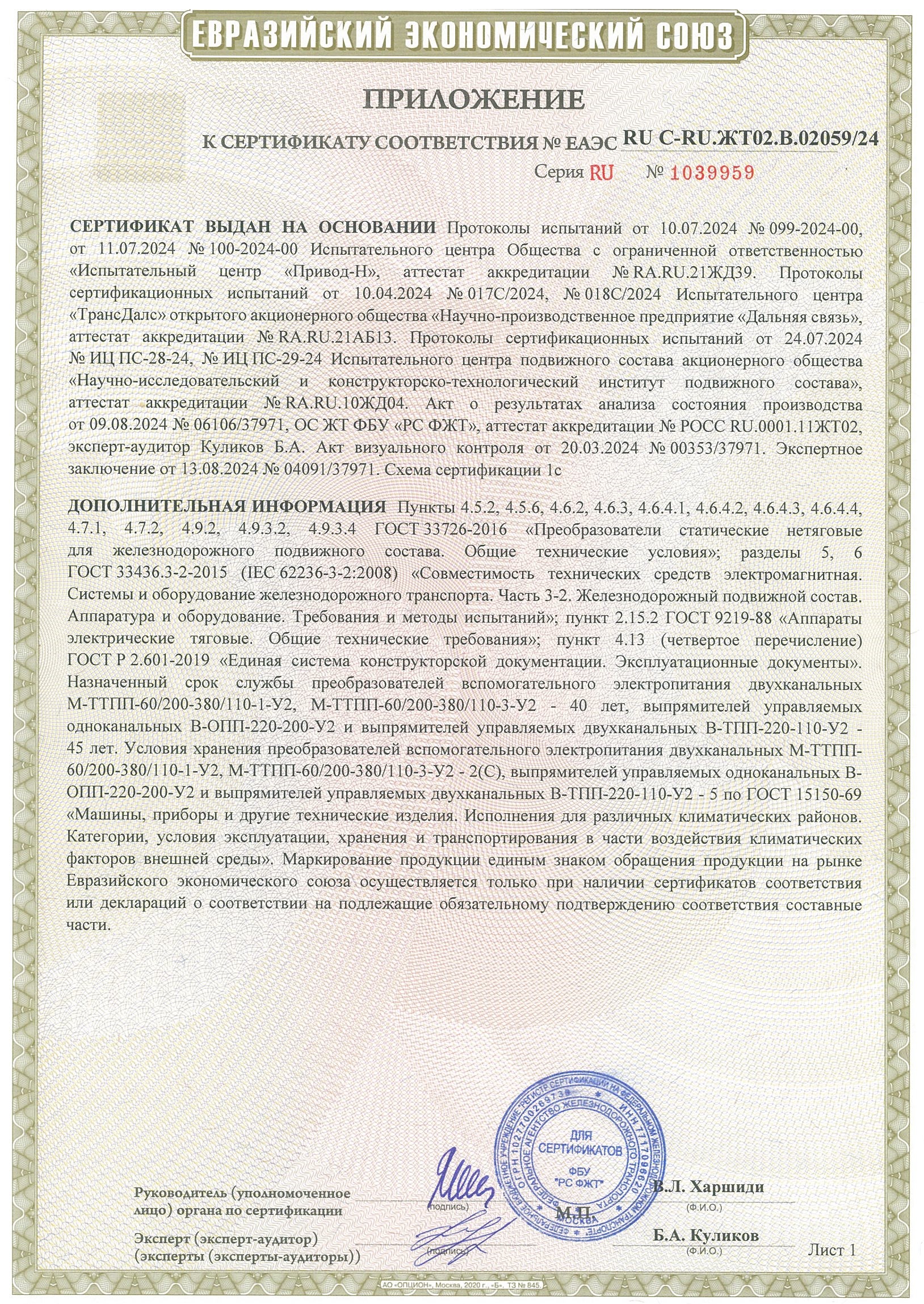

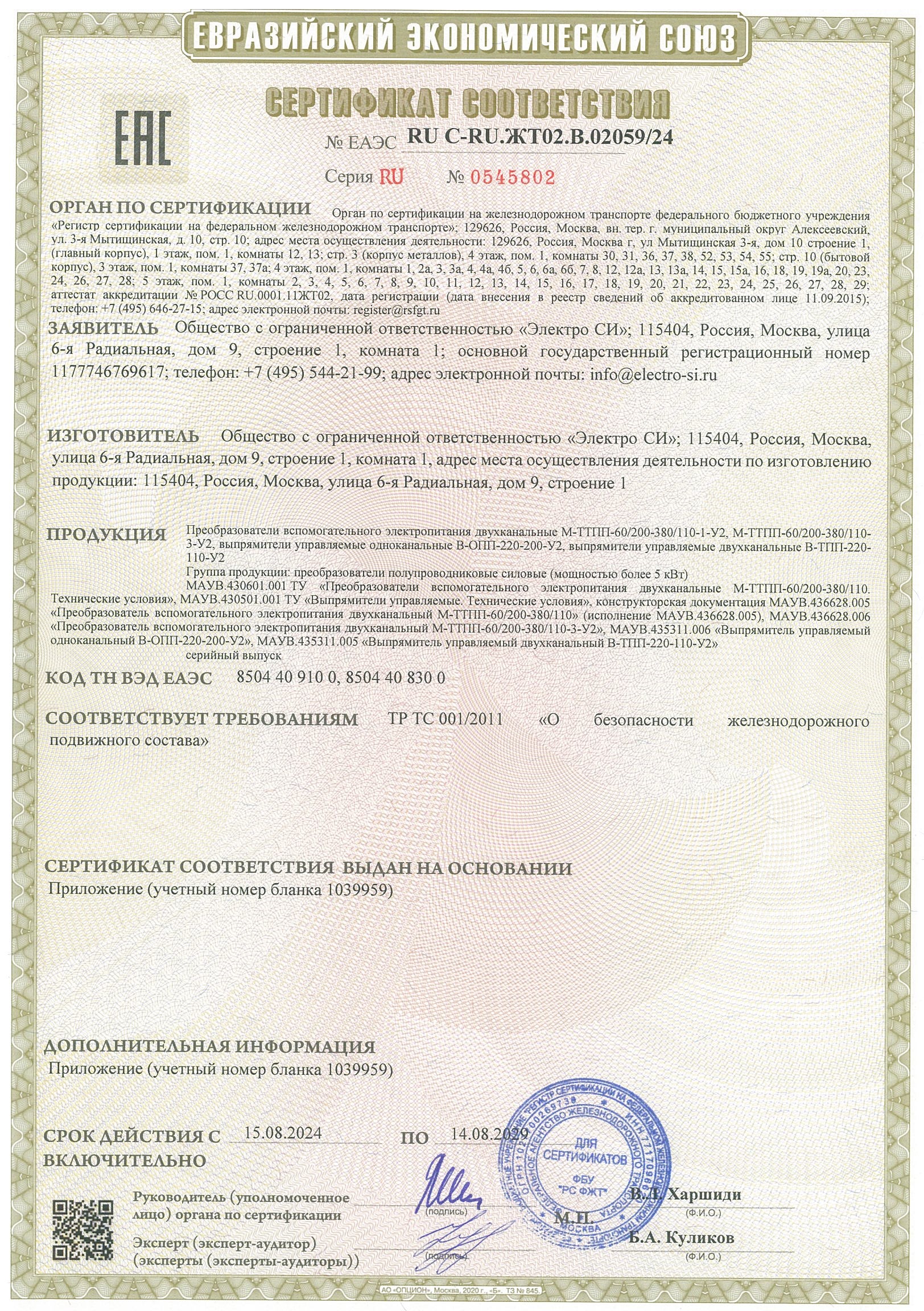

Сертификат соответствия преобразователя вспомогательного электропитания двухканального М-ТТПП-60/220-380/110 таможенного союза:
