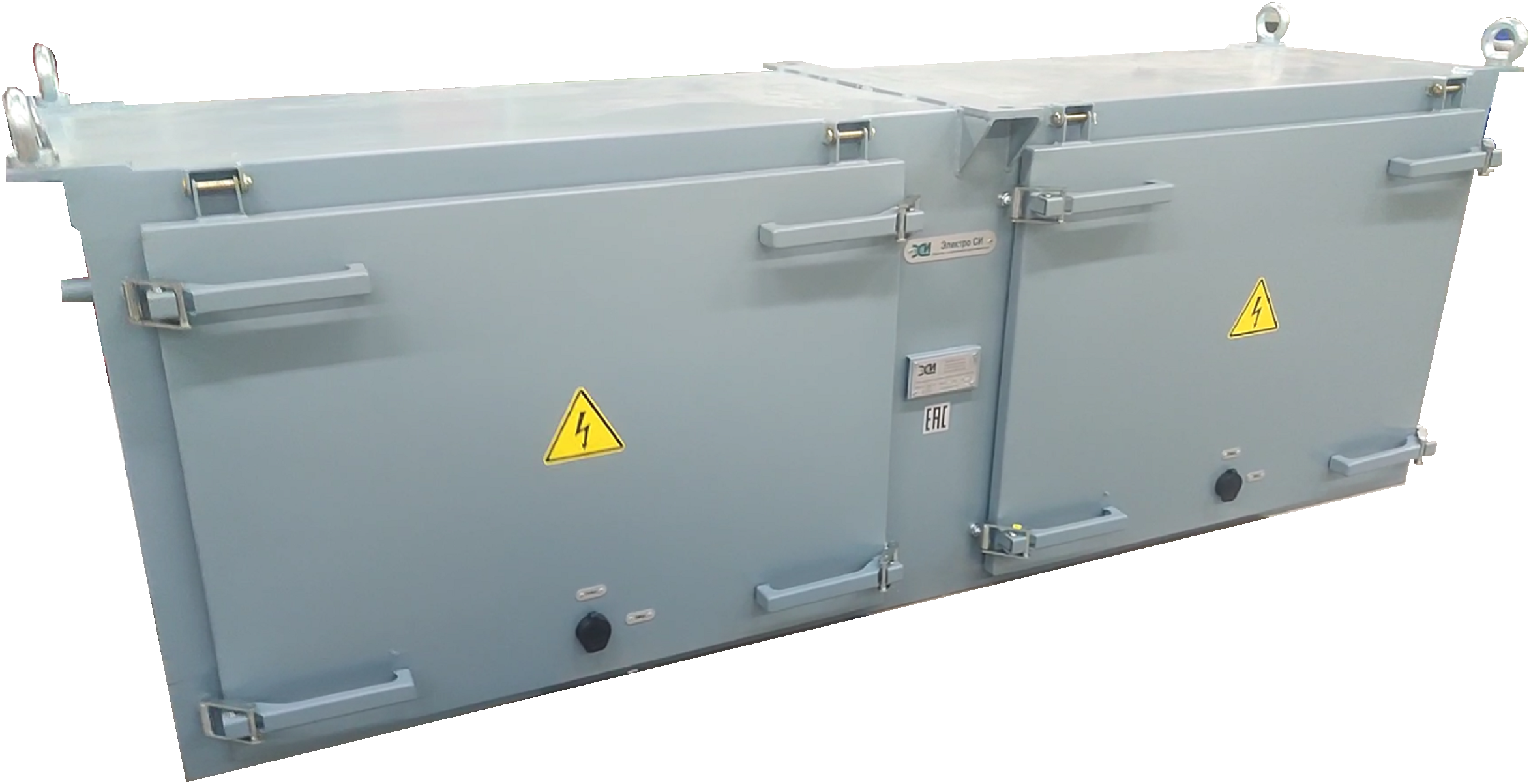

Преобразователь многоканальный М-ТПТ-24/3-02-У1, М-ТПТ-24/4-03-У1
Преобразователь предназначен для преобразования входного напряжения:
- в три канала трехфазного напряжения переменного тока для питания системы кондиционирования воздуха;
- в однофазное напряжение переменного тока (М-ТПТ-24/4-03-У1);
- в напряжение постоянного тока для заряда аккумуляторной батареи.
Разработчик: ООО «Электро СИ», Москва.
Назначение:
Преобразователь предназначен для преобразования входного напряжения:
- в три канала трехфазного напряжения переменного тока для питания системы кондиционирования воздуха;
- в однофазное напряжение переменного тока (М-ТПТ-24/4-03-У1);
- в напряжение постоянного тока для заряда аккумуляторной батареи.
Особенности:
Питание преобразователя может осуществляться:
- от трехфазной сети переменного тока (подвагонный генератор);
- от аккумуляторной батареи;
- от внешней трехфазной сети переменного тока 3×400 В.
Основные технические характеристики преобразователей:
|
Наименования параметра |
Значение |
|
Трехфазная сеть переменного тока (подвагонный генератор) |
|
|
Род тока |
Переменный |
|
Число фаз питающей сети |
3 |
|
Номинальное действующее значение линейного напряжения1), В |
116 |
|
Рабочий диапазон действующего значения линейного напряжения, В |
от 92 до 116 |
|
Рабочий диапазон изменения частоты напряжения, Гц |
от 150 до 700 |
|
АБ |
|
|
Род тока |
Постоянный |
|
Номинальное значение напряжения, В |
110 |
|
Рабочий диапазон действующего значения линейного напряжения, В |
от 77 до 145 |
|
Внешняя трехфазная сеть переменного тока 3×400 В |
|
|
Род тока |
Переменный |
|
Число фаз питающей сети |
3 |
|
Номинальное действующее значение линейного напряжения, В |
400 |
|
Рабочий диапазон действующего значения линейного напряжения, В |
от 342 до 438 |
|
Рабочий диапазон изменения частоты напряжения, Гц |
от 42 до 52 |
|
Выход «КАНАЛ 1» |
|
|
Род тока |
Переменный |
|
Число фаз |
3 |
|
Номинальное действующее значение линейного напряжения, В |
220 |
|
Допустимое отклонение выходного напряжения от заданного значения, %, не более |
± 5 |
|
Номинальная частота, Гц |
50 ± 1 |
|
Тип регулирования напряжения и частоты |
Плавное, при отношении U/f = 4,4 |
|
Диапазон регулировки частоты, Гц |
от 20 до 70 |
|
Номинальный фазный ток, А |
39 |
|
Максимальный ток перегрузки в течении 10 с, А |
44,9 |
|
Максимальный ток перегрузки в течении 1 с, А |
58,5 |
|
Номинальная мощность2), кВ‧А |
18 |
|
Номинальная мощность при питании от АБ2), кВ‧А |
11 |
|
Скорость нарастания напряжения на нагрузке, не более, В/мкс |
500 |
|
Выход «КАНАЛ 2» |
|
|
Род тока |
Переменный |
|
Число фаз |
3 |
|
Номинальное действующее значение линейного напряжения, В |
220 |
|
Допустимое отклонение выходного напряжения от заданного значения, %, не более |
± 5 |
|
Номинальная частота, Гц |
50 ± 1 |
|
Тип регулирования напряжения и частоты |
Плавное, при отношении U/f = 4,4 |
|
Диапазон регулировки частоты, Гц |
от 20 до 50 |
|
Номинальный фазный ток, А |
7,9 |
|
Максимальный ток перегрузки в течении 10 с, А |
9,1 |
|
Максимальный ток перегрузки в течении 1 с, А |
11,9 |
|
Номинальная мощность2), кВ‧А |
3 |
|
Номинальная мощность при питании от АБ2), кВ‧А |
3 |
|
Скорость нарастания напряжения на нагрузке, не более, В/мкс |
500 |
|
Выход «КАНАЛ 3» |
|
|
Род тока |
Переменный |
|
Число фаз |
3 |
|
Номинальное действующее значение линейного напряжения, В |
220 |
|
Допустимое отклонение выходного напряжения от заданного значения, %, не более |
± 5 |
|
Номинальная частота, Гц |
50 ± 1 |
|
Тип регулирования напряжения и частоты |
Плавное, при отношении U/f = 4,4 |
|
Диапазон регулировки частоты, Гц |
от 20 до 70 |
|
Номинальный фазный ток, А |
7,9 |
|
Максимальный ток перегрузки в течении 10 с, А |
9,1 |
|
Максимальный ток перегрузки в течении 1 с, А |
11,9 |
|
Номинальная мощность2), кВ‧А |
3 |
|
Номинальная мощность при питании от АБ2), кВ‧А |
3 |
|
Скорость нарастания напряжения на нагрузке, не более, В/мкс |
500 |
|
Выход «КАНАЛ 4» |
|
|
Род тока |
Переменный |
|
Число фаз |
1 |
|
Номинальное действующее значение напряжения, В |
220 |
|
Допустимое отклонение выходного напряжения от номинального значения, %, не более |
± 5 |
|
Номинальная частота выходного напряжения, Гц |
50 |
|
Установившиеся отклонения частоты выходного напряжения от номинального значения, %, не более |
± 2 |
|
Номинальный выходной ток, А |
23 |
|
Максимальный выходной ток перегрузки в течение 10 с, А |
26,5 |
|
Максимальный выходной ток перегрузки в течение 1 с, А |
34,5 |
|
Номинальная полная выходная мощность, кВ‧А |
7 |
|
Номинальная активная выходная мощность, кВт, не менее |
5 |
|
1) При амплитуде импульсов перенапряжения, не более: - 1500 В в течении 10 мкс; - 500 В в течении 10 мс; - 200 В в течение 3 минут (с энергией 300 Дж). 2) Работа преобразователей в продолжительном режиме допускается при обеспечения внешнего воздушного потока (не менее 4 м/с) |
|
